給湯器・ボイラーと配管の凍結
凍結は、機器ではなく「系統」で見る。
北海道の屋内給湯設備を、給水・給湯・追いだき・暖房・ドレンまで技術者の視点で解説します。
Four-point safety scan

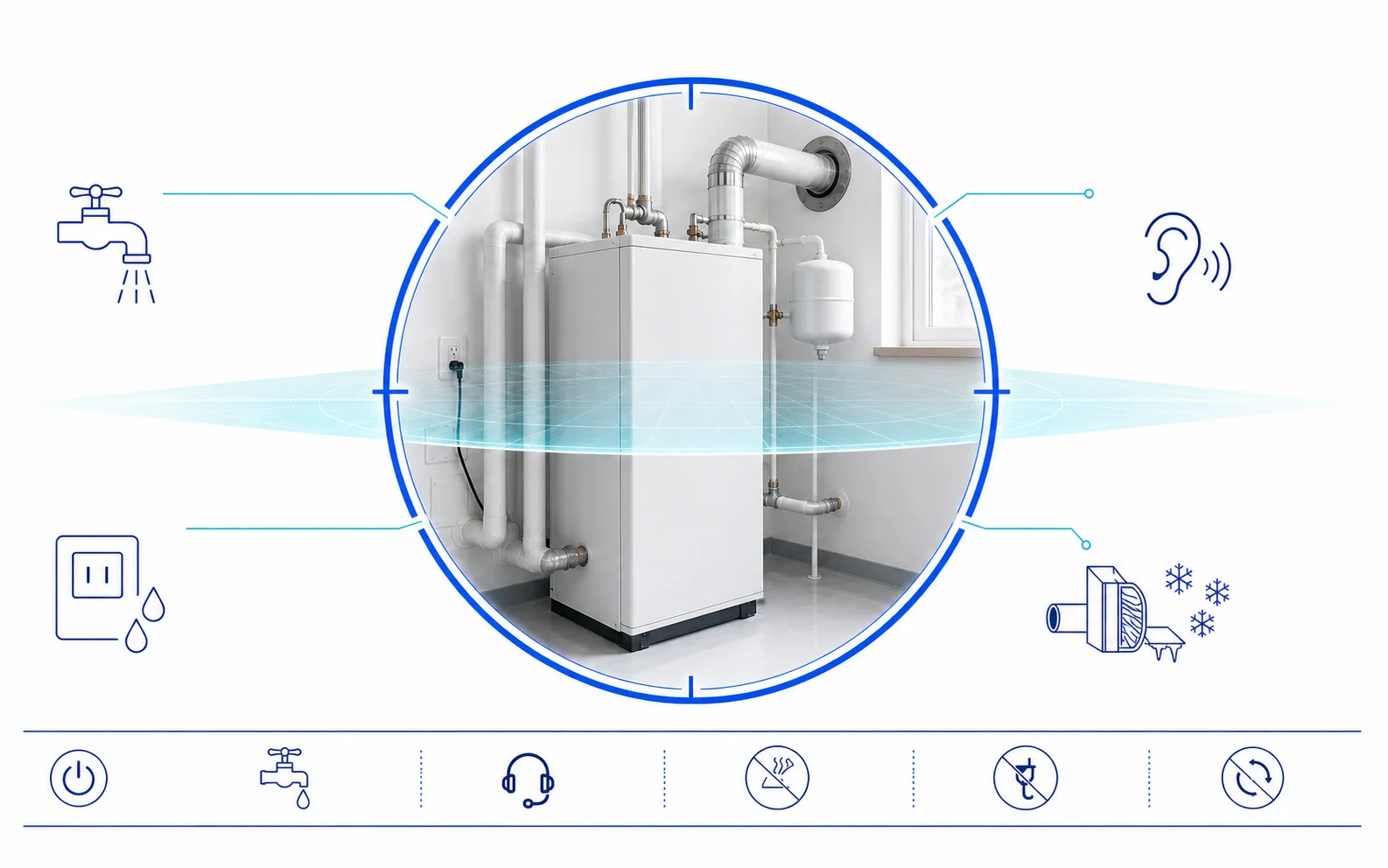

最初に確認する危険な症状
次の症状がある場合は、確認作業を中止してください。
解凍前後に
水が流れ続けている
焦げ臭い・異常音・
燃焼異常がある
電源部分や
コンセントが濡れている
給気口・排気口が
雪や氷でふさがれている
一つでも該当したら、確認を中止
- 運転停止
- 安全に止水
- 専門業者・メーカーへ連絡
- 熱湯をかけない

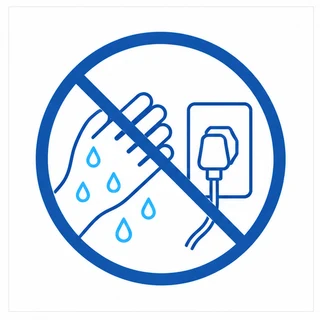

- 濡れた機器へ
通電しない - 無理に
再運転しない

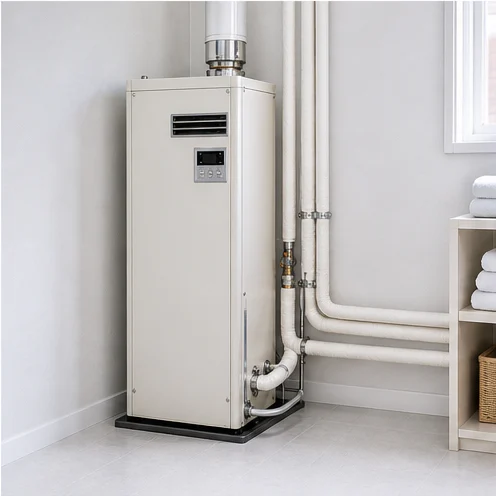

Freeze path map / Indoor oil boiler

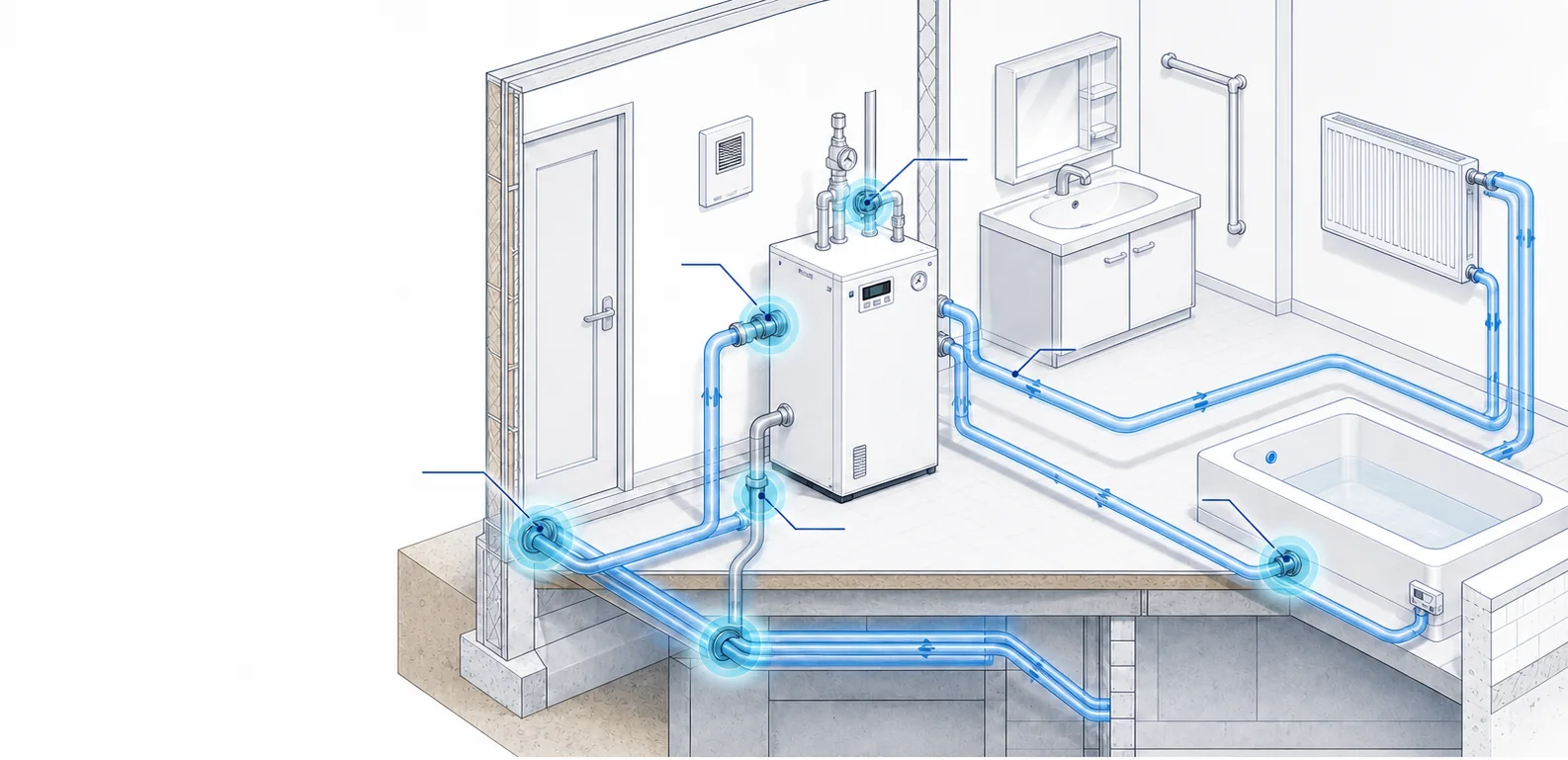

給湯器と配管の
どこが凍結するのか
本体だけでなく、外気に近い部分・細い配管・水が滞留する低い部分で凍結しやすくなります。
- 01給水入口・バルブまわり
- 02給湯配管
- 03追いだき配管
- 04暖房配管
- 05ドレン配管
- 06外壁貫通部・床下
- 01給水入口・バルブまわり
- 02給湯配管
- 03追いだき配管
- 04暖房配管
- 05ドレン配管
- 06外壁貫通部・床下
01 給水入口・バルブまわり
給水入口やバルブ周辺は配管が細く、外気の影響を受けやすいため凍結しやすい箇所です。
02 給湯配管
外壁側や換気口の近くなど、冷気の影響を受ける区間は凍結しやすくなります。
03 追いだき配管
浴槽へ向かう往き・戻りの低い位置や滞留部は、残水が凍結しやすい箇所です。
04 暖房配管
暖房配管の立ち上がり前や床際など、温度が下がりやすい箇所に注意します。
05 ドレン配管
ドレン配管に水が残ると、低温時に凍結して詰まりや破損の原因になります。
06 外壁貫通部・床下
外壁貫通部や床下の配管は外気に近く、温度が下がりやすい箇所です。
Diagnosis flow / Check by symptom
症状から凍結箇所を切り分ける
まず、家のほかの水栓でも同じ症状が出ているか確認します。
ほかの水栓も確認
-
水もお湯も
出ない
給水元管・給湯器までの
給水配管 -
水は出るが
お湯だけ出ない
給湯器入口・出口配管／
機器内部水路 -
一部の水栓
だけ出ない
その水栓までの枝管
-
追いだきだけ
できない
追いだき循環配管
-
暖房だけ
効かない
暖房循環配管
-
エラー表示・
異音がある
凍結と決めつけず、
型式・説明書・専門確認
燃料・電源・断水も同時に確認
Condition radar / Freeze risk
凍結しやすくなる条件
一つの原因ではなく、気温・風・停止時間・設備条件の
重なりで凍結しやすくなります。
条件が重なるほど
凍結リスクが高まる
-
外気温が低い
真冬・放射冷却で
配管温度が下がる -
強風・風当たり
外壁貫通部や
換気口周辺へ冷気が入り込む -
長時間水を使わない
夜間・長期不在で
配管内の水が動かない -
停電・電源プラグを抜いている
凍結予防ヒーターや
循環運転が停止する -

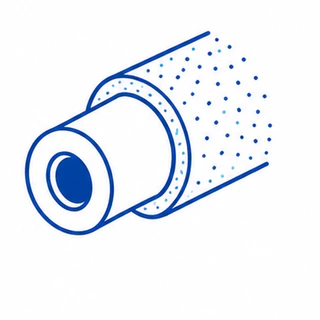

保温材の不足・劣化
継ぎ目や隙間から
冷えやすくなる -
外壁・床下・風の通り道
室内でも設置位置によって
温度差が生じる
機種固有の凍結予防条件は取扱説明書を優先
Function × Limit

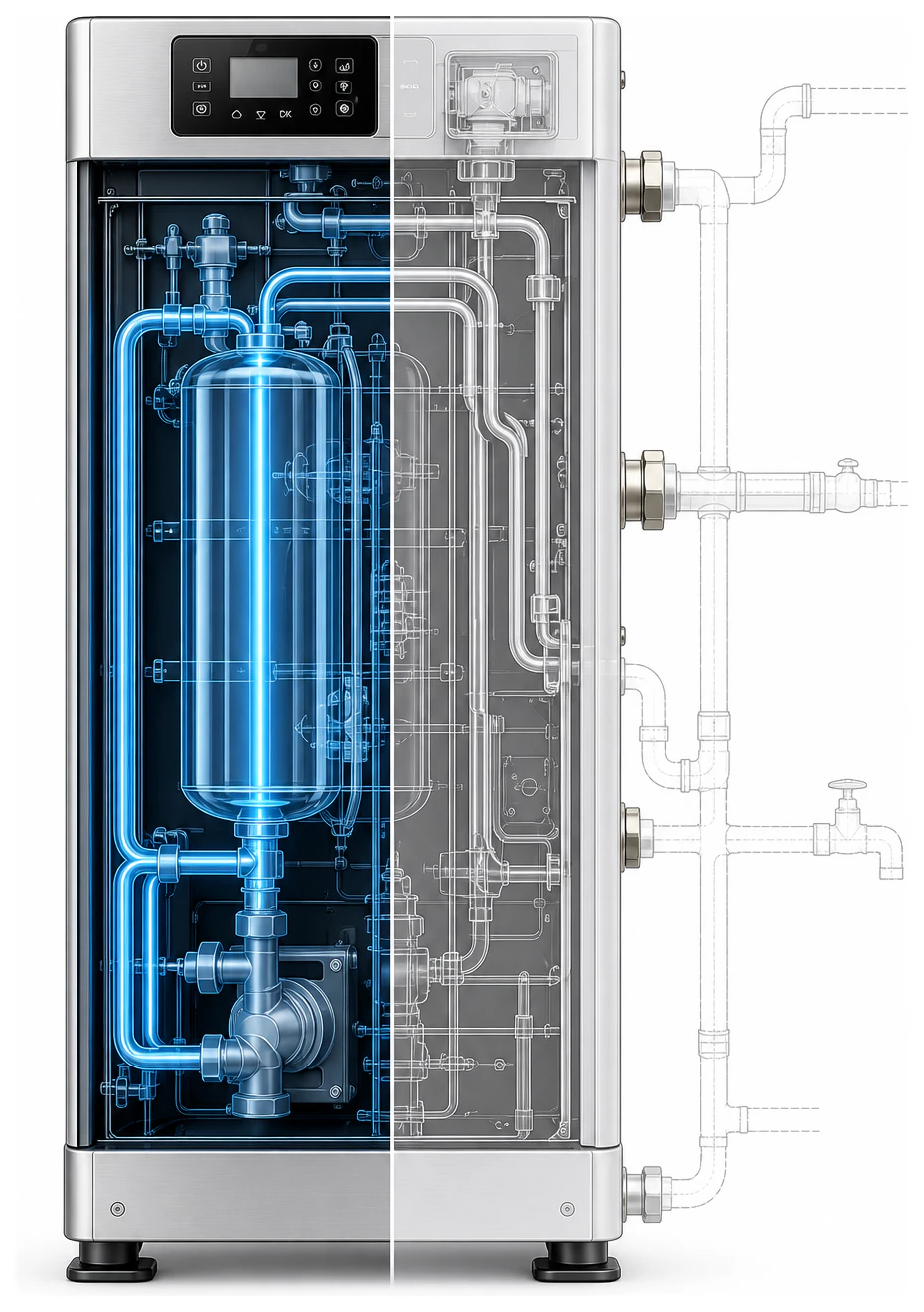

内蔵凍結防止機能とその限界
凍結予防機能は本体内部を守るための補助機能です。外部配管を含むすべての凍結を防ぐものではありません。
本体内で働く機能
条件・保護外
- 電源が必要
- 機種ごとに
作動条件が異なる - 浴槽水位など
所定条件が必要
-
凍結予防ヒーター
-
温度検知・自動制御
-
自動ポンプ循環
- 本体外の配管は保護範囲外
- 停電・強風・極端な低温では限界
機種固有の凍結予防条件は、
メーカー取扱説明書を優先してください。
Observe / Compare / Record
利用者が安全に
確認できる範囲
安全な確認は、機器に手を加えず、
状態を整理するために行います。
見る

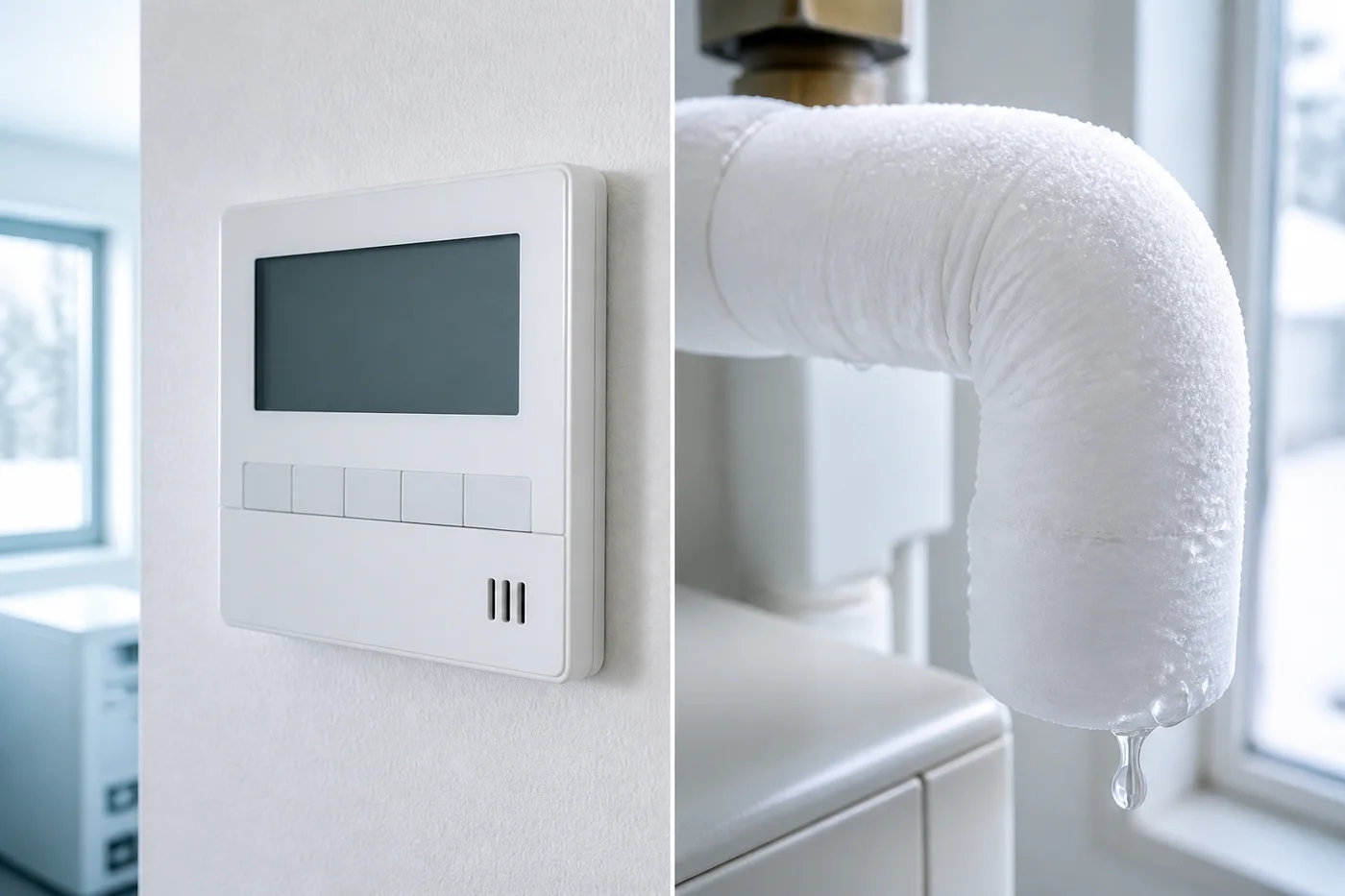

- リモコンの表示内容
- 目視できる配管の霜・結露・漏水
比べる
水側お湯側- 水側は出るか
- お湯側だけ出ないか
- ほかの蛇口も同じか
記録する
- 発生した時刻
- 室温と冷え込み
- 表示内容と症状
漏水・異音・異臭・変形がある場合は、
確認を中止してください。電気解氷器は、専門知識なしに使用しないでください。
Diagnostic evidence
技術者が行う診断
ひとつの症状だけで判断せず、複数の確認結果を照合して診断します。
見る→測る→比べる→解凍後に確かめる
現象

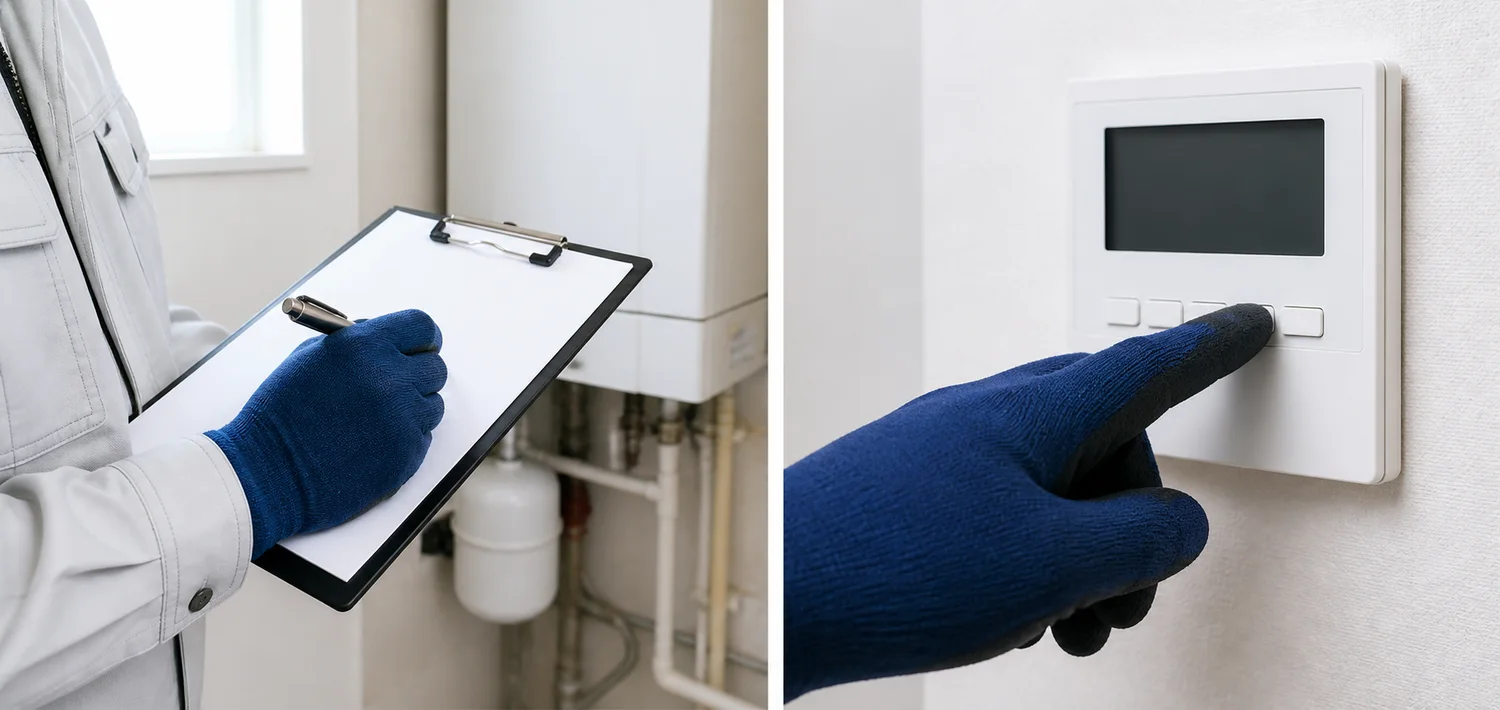

聞き取り・再現条件・
リモコン表示
測定

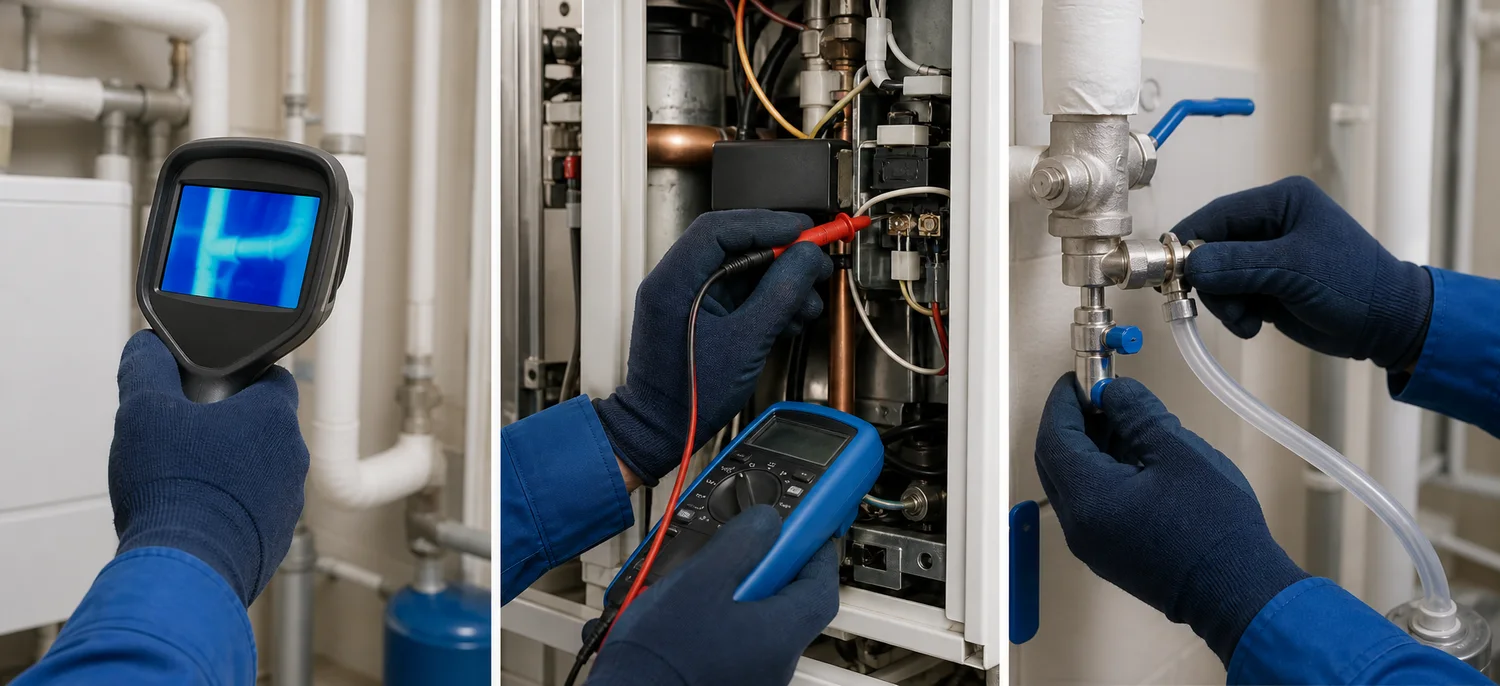

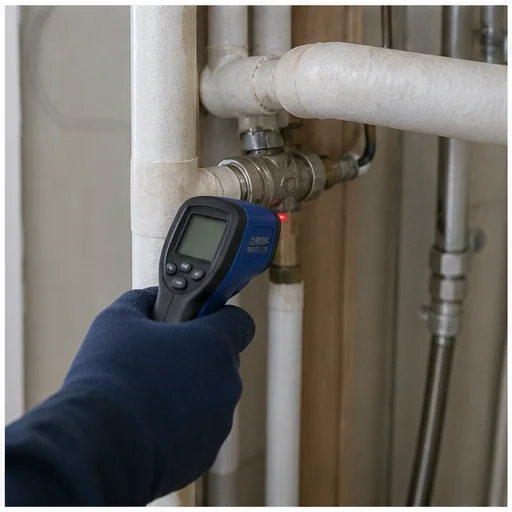

配管温度・通水状態・
凍結防止機能の作動

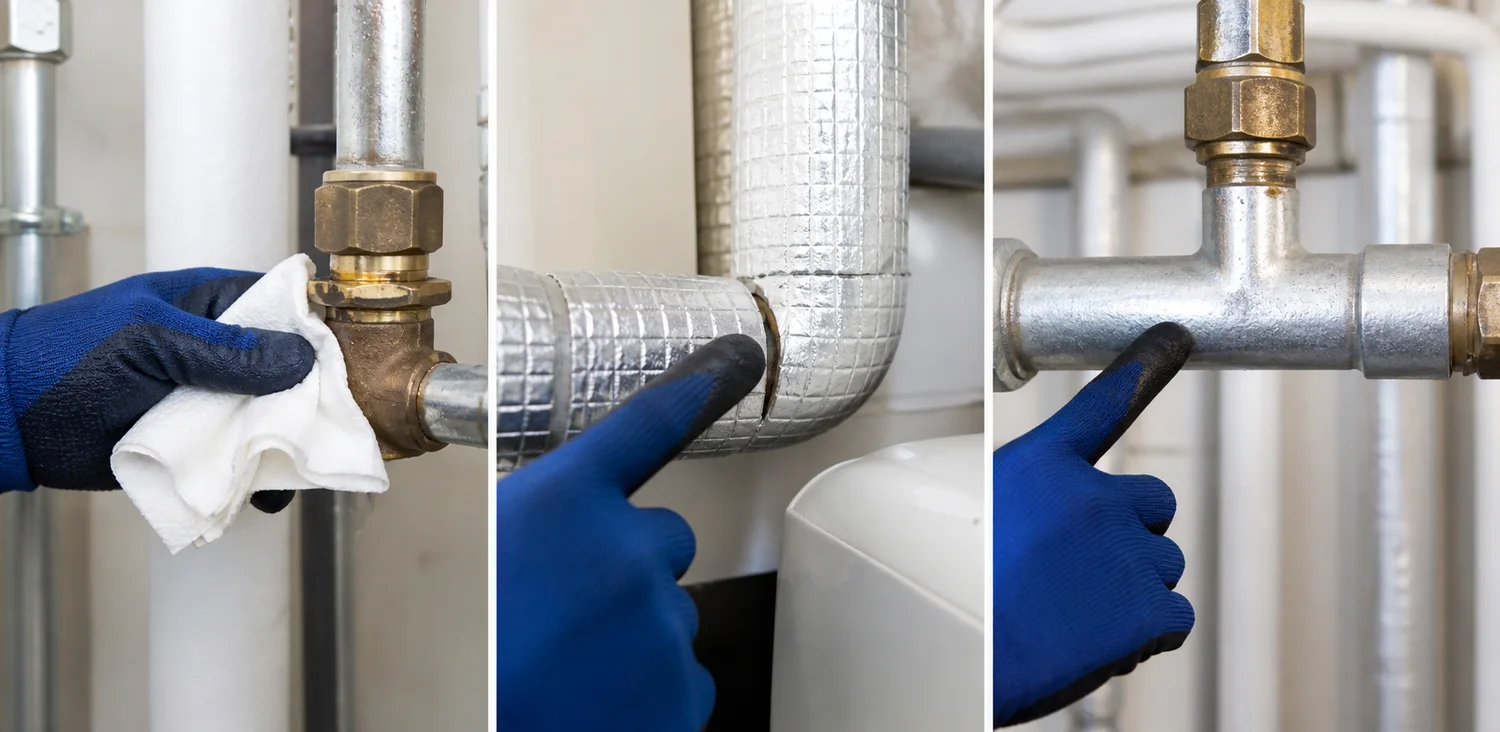

再確認
解凍後の漏水・変形・
再凍結リスク
本体を開ける点検や電気測定は専門技術者が行います。利用者は行わないでください。
Diagnostic timeline
実際の診断事例
症状を聞き、現場で原因を確認し、修繕後の状態まで記録します。

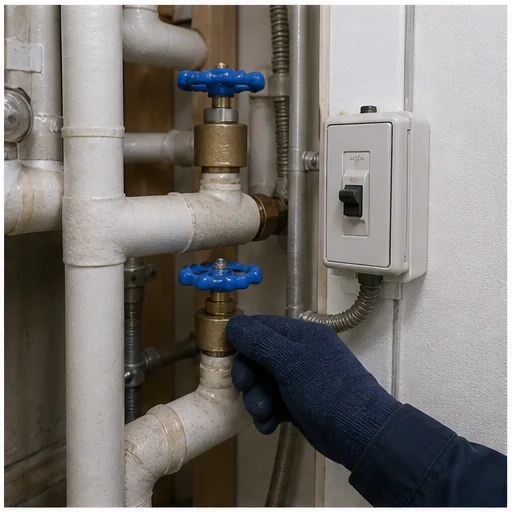

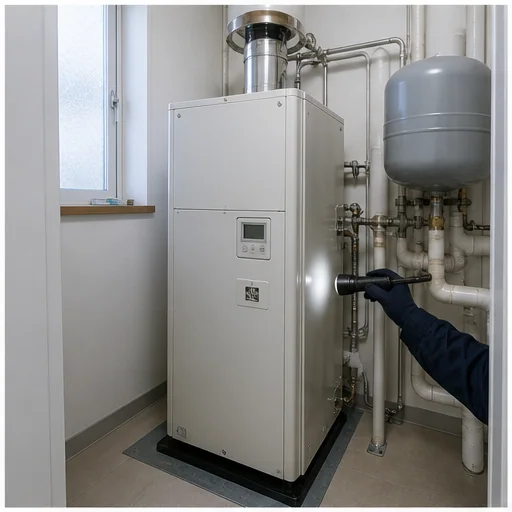

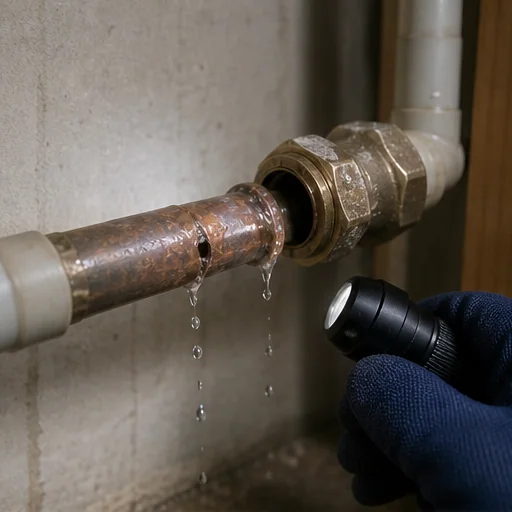

壁内の凍結破損による給水管水漏れ。破損部の修理だけでなく、配管ルートまで是正

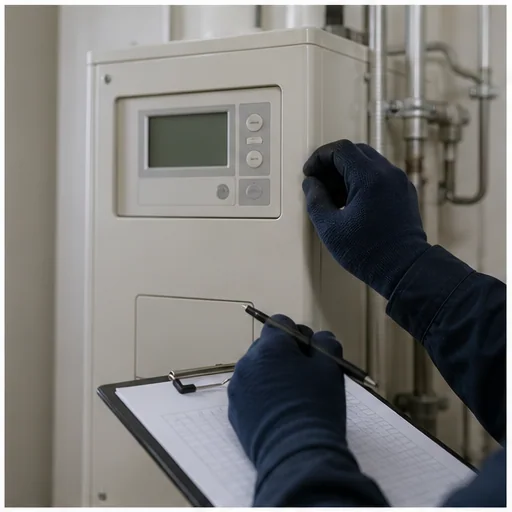

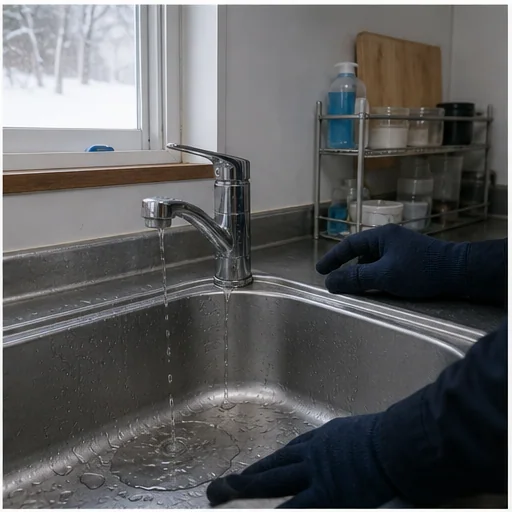

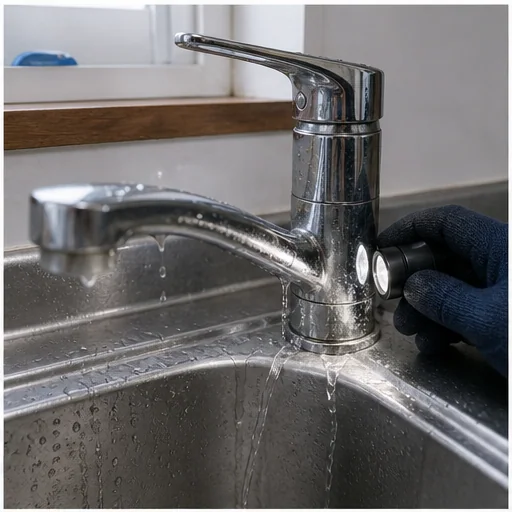

相談時

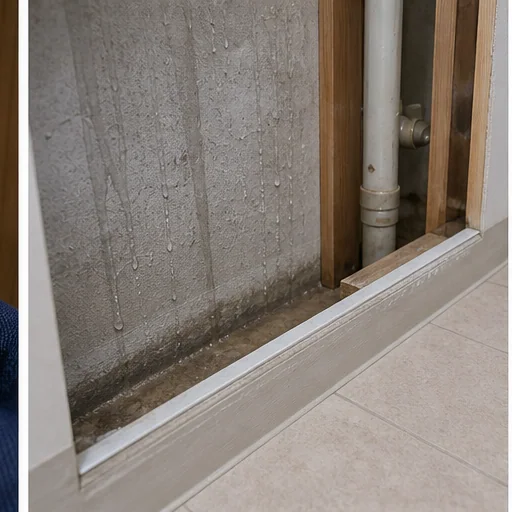

壁の中から続く漏水と、発生時の冷え込みを確認

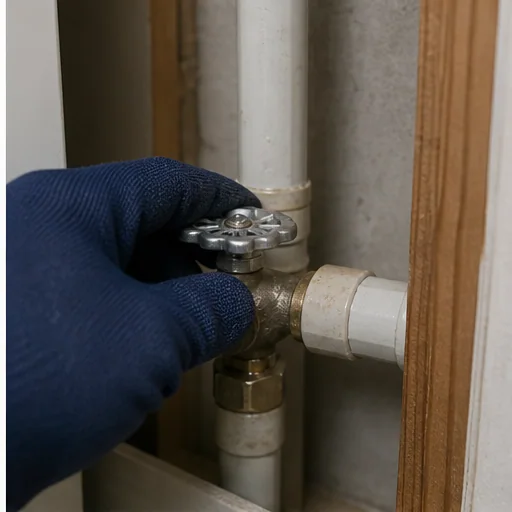

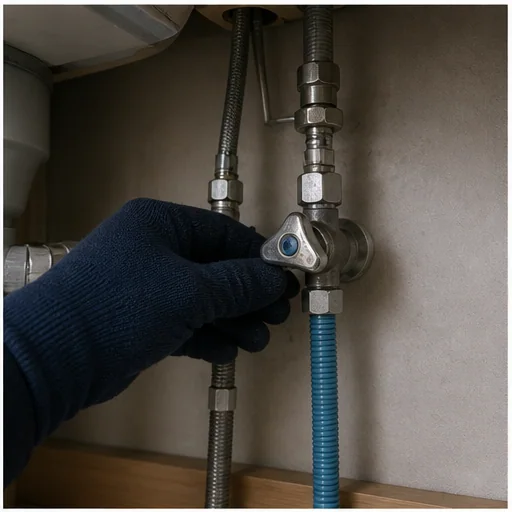

安全確保
止水後に、濡れた範囲と周辺設備への影響を確認
原因確認

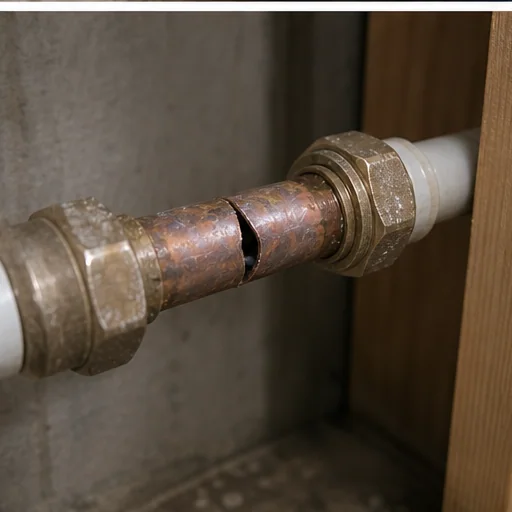

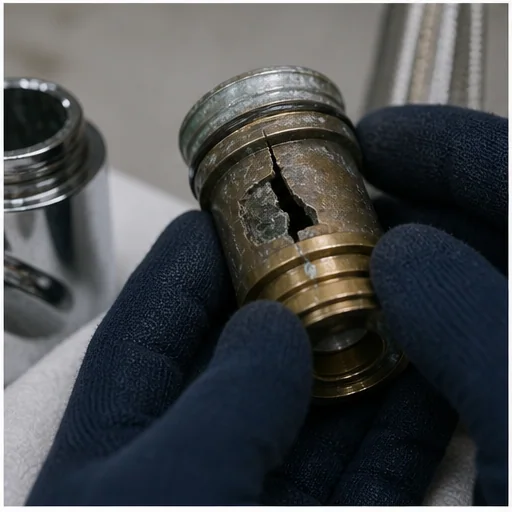

凍結破損部と、冷気の影響を受ける配管ルートを診断

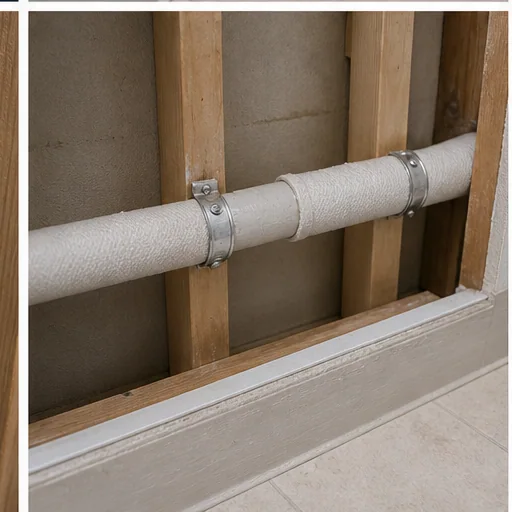

修繕

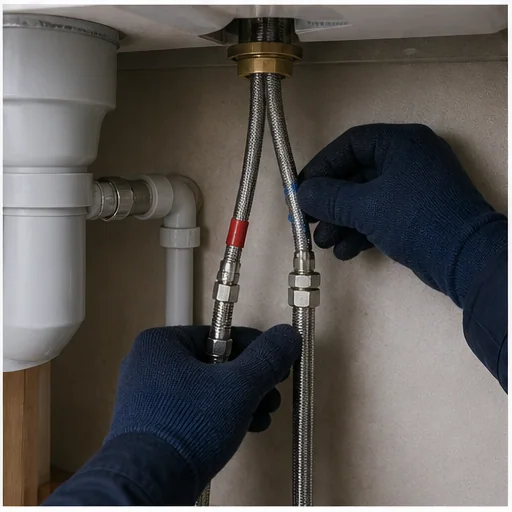

配管を再構築し、ルート変更・保温・防食を実施

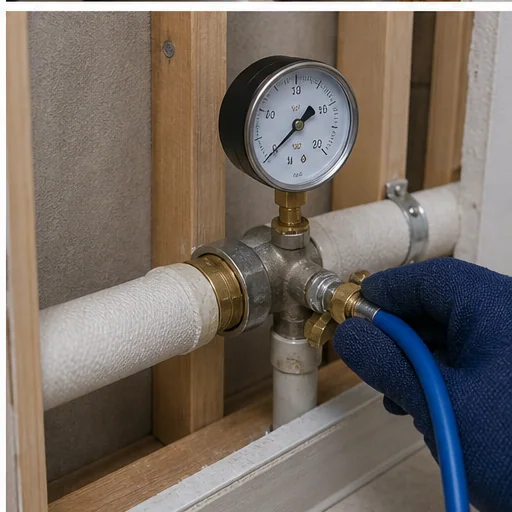

完了確認

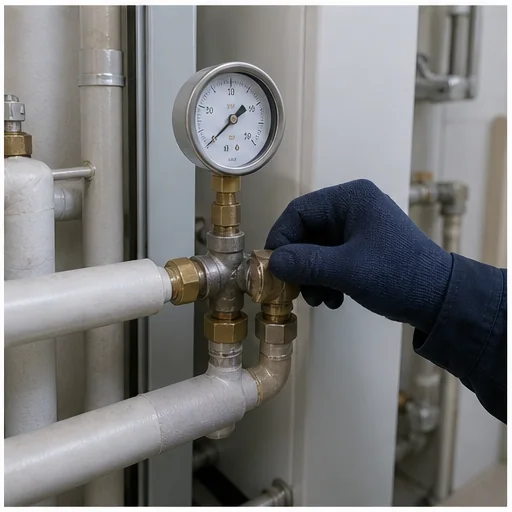

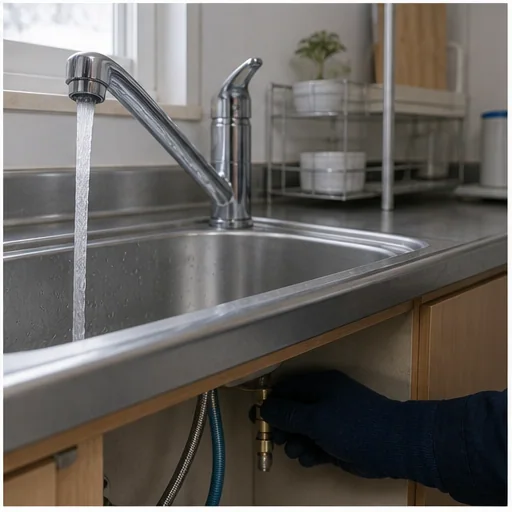

通水・加圧後に漏れ、固定、再凍結リスクを再確認
Root cause loop
再発防止の考え方
直った状態で終わらせず、凍結した理由を特定し、設置条件に合う対策と確認を重ねます。
-
原因を特定

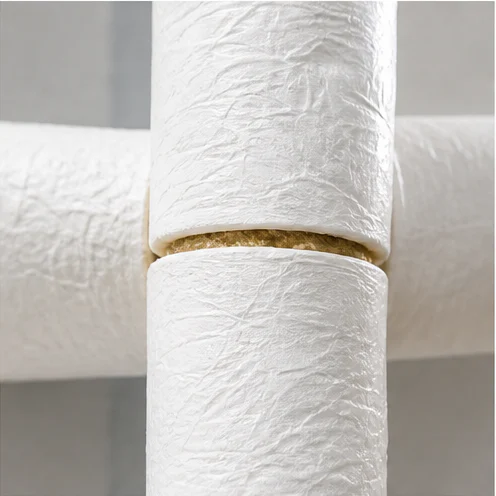

保温不足・冷気の侵入・
運転条件・水抜き状況 -
原因別に対策

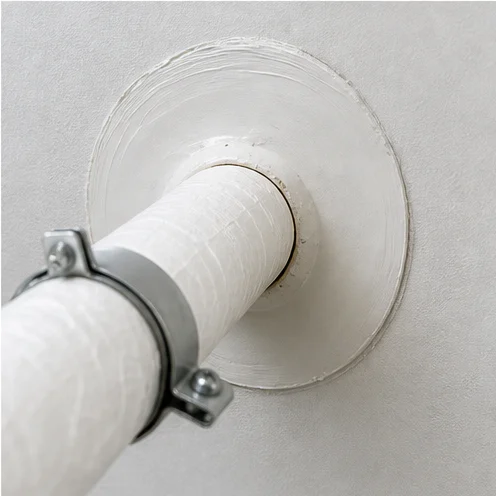

保温材補修・配管環境改善・
機能確認・手順整理 -

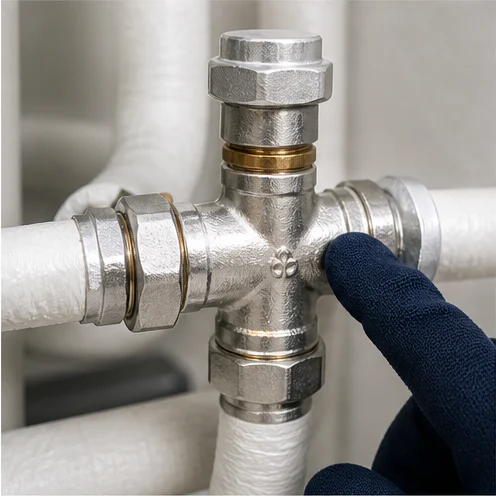

修繕後に確認
通水・漏水・
凍結防止機能の作動 -
次の冬に備える
冬前点検・
長期不在時の準備
一つの対策に頼らず、原因と設置条件を組み合わせて考える。
Professional note保温材・配管ヒーター・配管経路の工事は、専門技術者が設計・施工します。
Note機種固有の凍結予防条件は、メーカー取扱説明書を優先してください。

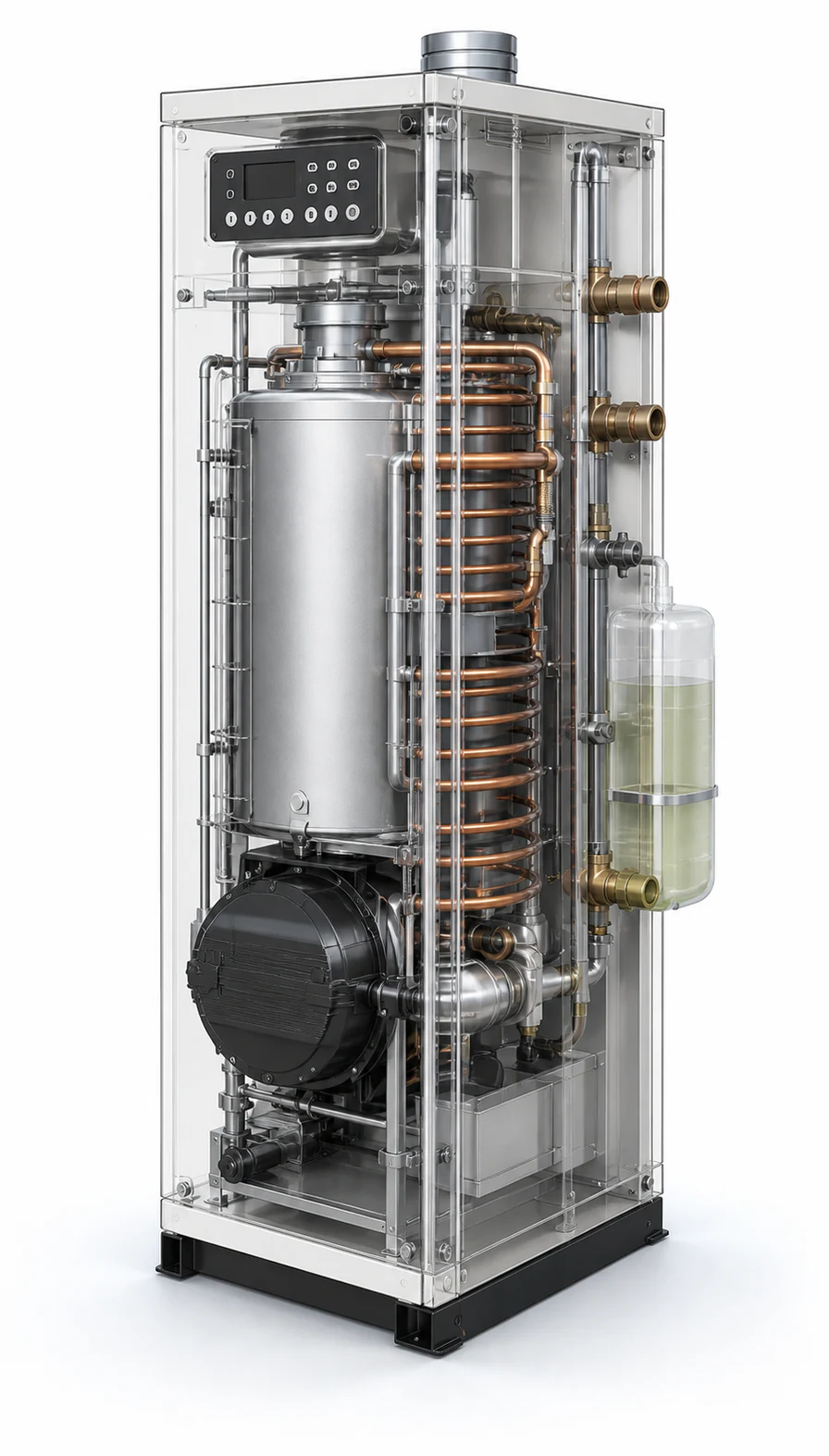

Technical FAQ atlas
技術FAQ
疑問を本体機能・症状・安全・再発防止の四つに分けて整理します。
本体機能
- Q1凍結防止機能があれば、配管も凍りませんか？
- 結論本体外の配管は保護範囲外になることがあります。
- Q3電源を切っても凍結防止機能は働きますか？
- 結論多くの機能は電源を必要とします。
症状
- Q2水は出るのに、お湯だけ出ない場合は凍結ですか？
- 結論症状だけでは凍結箇所を断定できません。
安全
- Q4自然に解けた後は、そのまま使えますか？
- 結論漏水や破損の有無を確認して判断します。
- Q5熱湯や直火で温めてもよいですか？
- 結論急加熱は行わないでください。
再発防止
- Q6同じ場所が繰り返し凍るのはなぜですか？
- 結論原因と設置条件に合わせた対策が必要です。
メーカー固有の操作・凍結予防条件は、
取扱説明書を優先してください。
Review & primary sources
監修と情報の確認体制
誰が、どの資料をもとに確認したかを簡潔に明示します。
TECHNICAL REVIEW
施工責任者・技術確認責任者
西島 信康
住まいる設備工業株式会社
メーカー資料と自治体の注意事項を、北海道の給水設備・配管・吸排気口点検の知見と照合して確認しています。
会社・担当スタッフの資格・指定
- 室蘭市給水装置工事指定業者
- 給水装置工事主任技術者
- 給水装置工事配管技能者
- 第二種電気工事士
- 一級配管技能士
- 二級管工事施工管理技士
会社・担当スタッフ全体の体制を示すもので、監修者個人への一括付与を意味しません。
このページの制作方法
- 01一次資料を確認
メーカー説明書と自治体の安全情報を確認します。
- 02現場知見と照合
寒冷地の給水設備・配管点検の知見と照らし合わせます。
- 03技術責任者が確認
利用者が確認できる範囲と専門作業の境界を最終確認します。
主な一次資料
機種固有の操作・水抜き手順・エラー表示は、型式に対応したメーカー取扱説明書を優先してください。
